Set pentru testat instalatii fotovoltaice, BENNING PV 1-1+

Set format din tester de instalatii fotovoltaice Benning PV 1-1+ si aparat de iradiere si masura a temperaturii Benning SUN 2. Cu Benning PV 1-1+ SET aveți imediat la îndemână toate dispozitivele de măsurare de care aveți nevoie pentru a efectua instalarea standard sau testarea repetată a sistemelor fotovoltaice conectate la rețea în conformitate cu DIN EN 62446 (VDE 0126-23).

Tester pentru instalații fotovoltaice BENNING PV 1-1+

Potrivit pentru instalatori solari (punerea inițială în funcțiune, teste repetate, depanare), experți în domeniul fotovoltaic, precum și echipe de service, curățare și întreținere. Aplicație: Tester de instalații fotovoltaice pentru instalarea conformă cu standardele și testarea repetată a sistemelor fotovoltaice conectate la rețea conform VDE 0126-23 (DIN EN 62446). Modulele fotovoltaice moderne utilizează tehnologii de celule fotovoltaice cu eficiențe mai mari și o capacitate eficientă mai mare. Datorită capacității suplimentare, aceste module fotovoltaice pot genera curenți de pornire în cazul unui scurtcircuit care sunt mult peste curenții de scurtcircuit specificati (Isc).

Avantajele BENNING PV 1-1+

• compatibilitate îmbunătățită de testare a modulelor fotovoltaice de cea mai recentă tehnologie cu eficiență ridicată
• Protecția optimizată la suprasarcină oferă o protecție cu 300 % mai mare împotriva curenților tranzitori de scurtcircuit
• carcasă modificată, cu protecție totală din cauciuc și urechi de fixare pentru a găzdui o curea de transport pentru operare fără mâini
• un plus în compatibilitatea testelor
• operare de siguranță
• mare usurinta in utilizare
• afisaj grafic
• cu display LC cu iluminare din spate

Măsurători: domeniul de măsurare a rezistenței de izolație 0,05 MOhm - 199 MOhm. Tensiune nominală de încercare 250 V. Tensiune nominală de încercare 500 V. Tensiune nominală de încercare 1000 V. Tensiune nominală de încercare reglabilă. Rezistenta de izolare cu indicatie buna/rea. Interval de măsurare a rezistenței conductorului de protecție 0,05 Ohm - 199 Ohm. Test de continuitate a conductorilor de protecție și echipotențial cu curent de testare de 200 mA. Măsurarea tensiunii da, 30 V - 400 V AC/DC. Afișare automată a polarității tensiunii cu avertizare acustică/vizuală în caz de polaritate greșită. Tensiune în circuit deschis până la 1000 V DC. Măsurare sigură a curentului de scurtcircuit până la 15 A DC fără pericol pentru utilizator. Test de funcționare prin măsurarea curentului până la 40 A AC/DC, opțional BENNING CC 3 (044038). Afișare și stocare iradiere solară W/m2 și modul PV/temperatura ambiantă, opțional BENNING SUN 2 (050420). Caracteristici speciale: Comparație șir cu șuviță cu afișaj în cazul abaterii > 5 %. Funcționare simplă pentru testare rapidă și fiabilă cu secvență automată de testare (tensiune în circuit deschis, curent de scurtcircuit, rezistență de izolație). Conexiune de măsurare sigură atunci când sistemul fotovoltaic furnizează energie. Ceas în timp real integrat pentru stocarea valorilor măsurate cu data și ora. Legătură wireless Sun la dispozitivul opțional de măsurare a iradierii/temperaturii BENNING SUN 2 (050420). Cu memorie de valori măsurate pentru 200 de șiruri fotovoltaice. Versiunea de interfață USB-A, pentru descărcarea valorii măsurate și descărcarea software-ului pentru generarea rapoartelor de testare în MS Excel. Timp de oprire automată APO reglabil până la 10 min. Alimentare Baterie, 6 x 1,5 V Mignon AA LR6. Incl. cabluri de testare, cleme crocodil, cabluri de testare MC4/ Sunclix, geantă, 6 baterii Mignon AA LR6 de 1,5 V, descărcare software, siguranță 0,5 A (749771)

Caracteristici de performanță:

• afișare clară și inteligibilă a tuturor rezultatelor măsurătorilor
• conexiune sigură de măsurare chiar și atunci când sistemul fotovoltaic furnizează energie
• secvență de testare automată (tensiune în circuit deschis 1000 V DC, curent de scurtcircuit 15 A DC, rezistență de izolație)
• afișare automată a polarității tensiunii cu avertizare acustică/vizuală în caz de polaritate greșită
• reglarea la zero a cablurilor de testare astfel încât acestea să nu influențeze rezistența de măsurare
• memorie de valori măsurate pentru 200 de afișaje pentru compararea (automată) șir la șir incl. avertizare la o abatere de 5 % din tensiunea de circuit deschis și curentul de scurtcircuit
• Interfață USB și descărcare software pentru generarea de rapoarte de testare în MS Excel
• Rezultat măsurare ISO cu afișaj bun/prost
• ceas în timp real integrat pentru stocarea valorilor măsurate cu data și ora
• Legătură radio „WirelessSunLink” la contorul de iradiere și temperatură BENNING SUN 2
• conectare directă la toate modulele fotovoltaice cu conector MC4 sau „Sunclix”.
• manevrare ușoară pentru testare off-grid și mobile
• Display LC cu iluminare de fundal
• oprire automată după 60 de secunde
• testul se poate referi la module fotovoltaice sau la sistemul fotovoltaic complet

Functii de masurare:

• măsurarea rezistenței conductorului de protecție cu curent de testare de 200 mA
• măsurarea tensiunii în circuit deschis a modulelor solare / șirurilor fotovoltaice până la 1000 VDC
• Măsurare sigură și fără pericole a curentului de scurtcircuit până la 15 A DC prin circuite interne
• măsurarea rezistenței de izolație între conductorii de curent continuu activi (+/-) și pământ cu tensiune de testare reglabilă (250 V, 500 V, 1000 V)
• Test de funcționare prin măsurarea curentului de până la 40 A AC/DC (adaptor clemă de curent opțional BENNING CC 3, nr. articol 044038)
• afișare și stocare iradiere solară (W/m2) și modul PV/temperatura ambiantă (opțional BENNING SUN 2, nr. art. 050420)

Caracteristici tehnice

• afișaj grafic (iluminat)
• conductor de protectie, rezistenţă: 0,05 Ω - 199 Ω
• curent de testare: ± 200 mADC
• tensiune în circuit deschis: 5 V - 1000 VDC
• scurt circuit: 0,5 A - 15,00 ADC
• resiztenta izolarii: 0,05 MΩ - 199 MΩ
• tensiune de testare: 250 V, 500 V, 1000 VDC
• curent de sarcină: 0,2 A - 40 AAC/DC (prin intermediul clemei)
• memorie de valori măsurate cu ceas real: peste 200 de șiruri fotovoltaice (măsurare automată)
• interfata: USB (descărcare valoare măsurată) / radio (SUN 2)

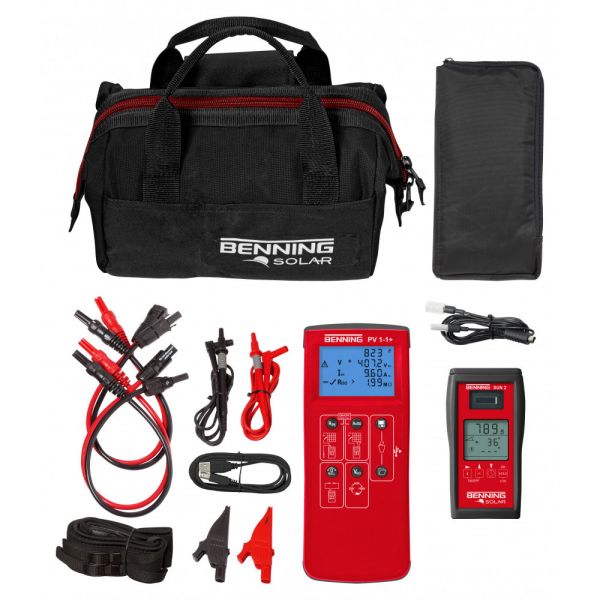

• Se livreaza cu: Geanta de transport, curea de transport, cabluri de măsurare de 4 mm, cleme crocodil, cabluri de măsurare MC4 și Sundix PV, set de baterii (6x AA), cablu micro USB, descărcare software, BENNING SUN 2
• Dimensiuni: 270 x 115 x 80 mm
• Greutate: 3.522 kg

BENNING SUN 2

• dispozitiv de măsurare a iradierii și a temperaturii pentru măsurarea iradierii în W/m2, modul PV și temperatura ambiantă
• cu busolă digitală
• Inclinometru
L
• ogger de date cu ceas în timp real
• interfață USB
